超大扭矩液压扳手,BXTH铝钛合金超大扭矩液压扳手
 |
 |
 |
 |
| BXTH超大扭矩液压扳手,铝钛合金超大扭矩液压扳手(M20-125)配套筒适用范围更广,超大扭矩,用于大级别螺栓的拆卸 | 智能液压扳手专用泵(海力B-VP0.75-1.5KW)可数字化设定、显示扭矩和压力,一键拧紧或拆卸,自动关机,高效率 | 驱动式液压扳手(海力D-V/YZD/YD M20-100)驱动方轴，可选配不同规格的套筒，用于螺栓出头短，空间小的场合，需选配手动或电动泵 | XLCT中空液压扳手(S19-155)航天铝钛合金材料，体积小，强度大，力矩大，重量轻。 |
液压扭矩扳手特点
1、重量轻、体积小、扭力大，采用钛合金材料及超高强度合金材料制造，工作压力高达70MPa。
2、扭矩精确度高，精度误差不超过±3%。
3、3600旋转的油管接头，适用于不同的工作环境。
4、节约劳动力、减轻工作强度、提高工作效率。
5、直推式驱动轴换向，简便快捷；
6、采用紧密棘轮，精度高达±3%；
7、油缸行程更大，螺母转角大，工作效率高
8、运动部件少，主机结实耐用
9、CN加工中心制造，扳手精度高
10、液压扳手结构简单，维修方便
| 扳手专用泵站 图片 |
 |
 |
 |
 |
| 产品名称 | 智能液压扳手泵 | 电动泵(电磁换向) | 电动泵(手动换向) | 手动泵(手动换向) |
| 旋转 | 连续旋转 | 间歇旋转 | 间歇旋转 | 间歇旋转 |
| 关于换向 | 换向:泵站换向两次,油缸伸出一次螺母转36度 | |||
| 泵站换向 | 自动换向 | 手动电磁换向 | 手动换向 | 手动换向 |
| 压力显示 | 数显 | 指针压力表 | 指针压力表 | 指针压力表 |
| 扭矩显示 | 数显 | 无 | 无 | 无 |
| 压力设定 | 数字设定 | 溢流阀手动调节 | 溢流阀手动调节 | 溢流阀手动调节 |
| 扭矩设定 | 数字设定 | 压力表压力换算 | 压力表压力换算 | 压力表压力换算 |
| 自动关机 | 到设定扭矩自动停 | 无 | 无 | 无 |
| 远距离操作 | 远距离单人操作 | 远距离多人操作 | 近距离多人操作 | 近距离多人操作 |
■ 数字化设定并显示压力和扭矩,精度达到0.1
■ 操作手柄可远距离一个人操作，能全自动或手动操作

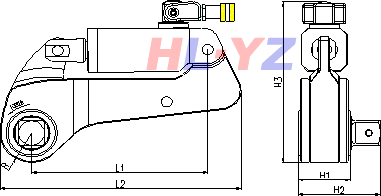

| 型号 | 扭矩范围NM | L1 | L2 | H3 | H2 | H1 | R | 方轴 | 重量KG |
| 3BXTH | 496-4962 | 211 | 289 | 204 | 91 | 50 | 35 | 25x25 | 7 |
| 8BXTH | 1178-11775 | 256 | 355 | 251 | 125 | 69 | 45 | 38x38 | 14 |
| 15BXTH | 1941-19413 | 274 | 389 | 285 | 141 | 78 | 52 | 51x51 | 19 |
| 25BXTH | 3810-38100 | 329 | 473 | 332 | 174 | 96 | 70 | 64x64 | 37 |
| 50BXTH | 5749-57488 | 370 | 542 | 382 | 179 | 101 | 80 | 64x64 | 53 |
| 100BXTH | 10367-103670 | 430 | 624 | 430 | 227 | 124 | 94 | 83x83 | 91 |
| 120BXTH | 12032-120323 | 447 | 655 | 453 | 240 | 132 | 102 | 90x90 | 122 |
| 180BXTH | 18068-180677 | 505 | 758 | 513 | 270 | 150 | 124 | 102x102 | 176 |
各等级螺栓最大扭矩推荐值
| 强度等级 | 4.8级 | 6.8级 | 8.8级 | 10.9级 | 12.9级 | |
| 最小破断强度 | 400 MPa | 600 MPa | 800 MPa | 1000 MPa | 1200 MPa | |
| 材质 | 一般构造用钢 | 机械构造用钢 | 铬钼合金钢 | 镍铬钼合金钢 | 镍铬钼合金钢 | |
| 螺栓 | 对边 | Nm | Nm | Nm | Nm | Nm |
| M30 | 46 | 585 | 877 | 1171 | 1646 | 1975 |
| M33 | 50 | 796 | 1195 | 1593 | 2240 | 2688 |
| M36 | 55 | 1023 | 1535 | 2046 | 2878 | 3453 |
| M39 | 60 | 1324 | 1986 | 2649 | 3725 | 4469 |
| M42 | 65 | 1638 | 2457 | 3277 | 4608 | 5529 |
| M45 | 70 | 2045 | 3068 | 4090 | 5752 | 6903 |
| M48 | 75 | 2461 | 3691 | 4921 | 6921 | 8305 |
| M52 | 80 | 3181 | 4771 | 6362 | 8946 | 10736 |
| M56 | 85 | 3956 | 5934 | 7912 | 11127 | 13352 |
| M60 | 90 | 4932 | 7398 | 9864 | 13871 | 16645 |
| M64 | 95 | 5960 | 8940 | 11920 | 16762 | 20115 |
| M68 | 100 | 7230 | 10845 | 14460 | 20335 | 24401 |
| M72 | 105 | 8669 | 13003 | 17337 | 24381 | 29257 |
| M76 | 110 | 10287 | 15430 | 20573 | 28931 | 34717 |
| M80 | 115 | 12094 | 18141 | 24188 | 34014 | 40817 |
| M85 | 120 | 14636 | 21953 | 29271 | 41163 | 49395 |
| M90 | 130 | 17510 | 26266 | 35021 | 49248 | 59098 |
| M100 | 145 | 24341 | 36512 | 48683 | 68460 | 82152 |
| M110 | 155 | 32751 | 49126 | 65501 | 92111 | 110533 |
| M120 | 175 | 42902 | 64354 | 85805 | 120663 | 144795 |
| M125 | 180 | 48683 | 73024 | 97366 | 136920 | 164304 |
例如：M48，8.8级螺栓；则拧紧力矩为：4921×（70～80）% = 3445～3937 Nm.选择扳手前应确认一个原则，即拆松螺母的扭矩至少应是150%～250%拧紧螺栓的扭矩。
