齿轮加热器，齿轮快速加热器
一、用途海力CK/YZCK系列齿轮加热器（齿轮快速加热器）ZJ20K系列齿轮快速加热器的升级产品，具有温控及时控功能，数字显示、声音提示、错误显示、自动显示加热时间、自动退磁。主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热，使之膨胀，以满足过盈装配或拆卸的需要。拆卸内圈等环状工件选用海力SC/YZSC感应拆卸器，环境恶劣生产流水线选用海力TH/YZTH轴承自控加热器，加热小型工件选用HZ多功能加热器。
二、主要技术参数
| 型号 |
海力CK-1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | |
| 旧型号 |
YZCK-1 ZJ20K-1 |
-2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | |
| 功率(KVA) | 3.8 | 5.5 | 9.5 | 11.5 | 22 | 34 | 41.5 | 60 | 75 | 80 | |
| 额定电压(V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 额定电流(A) | 10 | 15 | 25 | 30 | 60 | 90 | 110 | 160 | 210 | 260 | |
| 工件 | 内径(mm) | 10-25 | 10-40 | 10-70 | 10-90 | 30-110 | 30-110 | 30-120 | 30-120 | 10-400 | 10-600 |
| 外径(mm) | 70 | 80 | 100 | 120 | 300 | 450 | 600 | 800 | 1000 | 1200 | |
| 宽度(mm) | 30 | 35 | 35 | 50 | 50-150 | 70-180 | 80-190 | 90-200 | 300 | 380 | |
| 自动退磁 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | 自动 | |
| 磁性探头 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 温度控制 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 时间控制 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 温度数显 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 时间数显 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 声音提示 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 最高温度℃ | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| 重量(KG) | 45 | 58 | 90 | 145 | 205 | 370 | 450 | 500 | 700 | 900 | |
| 退磁效应 | 残磁≤1.0mT | ||||||||||
海力CK/YZCK系列加热器由干式自冷工频感应加热装置（以下简称主机）与控制设备组成。
1、短路加热 主机为一特殊结构的变压器，可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时，接通主机电源，工件（相当于副边绕组）中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路，工作时，工件中通过主机的磁力线产生涡流而被快速加热。
四、安装调试
1、控制箱及主机分别安装到合适的地方。主机左右方向应水平，前后垂直方向允许向后倾斜不大于3度。

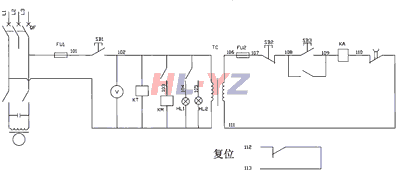

2、安装完成后，在使用前必须按电气原理图复核，接线是否有误。
3、正确无误后，合上开关，接通电源，此时电压表应有指示。
4、被加热工件放置到主机铁蕊中间活动轭铁的下面，轻轻向下移动，使之与工件吻合（若工件厚度尺寸不变，可调节主机后杠杆桥下面的定位螺钉，使轭铁与工件保持2mm的间距，以方便连续操作）。至此，调试结束，可投入使用。
五、操作程序
1、第一回加热，先设定温度，将控温传感器放到内圈上，按起动按钮，工件被加热，到温度后加热器自动关机，并记录加热到设定温度所需的时间。
2、随即取出工件，以便套装。
3、连续加热同一规格的工件，将功能选择开关拨到时控位置，设定加热时间，当工件被加热到所设时间即自动关断电源。
4、工作完成后，将电源开关拨到停止位置，切断电源。
六、注意事项
外壳接地必须良好!
海力CK齿轮加热器没放置工件前，严禁按起动按钮。
本系列产品的控制电源为AC380V，插座与插头的接线应对应一致。
轴承加热温升勿超过120℃，以防退火；其它工件最高加热温升不大于300℃。
