首页>企业产品>滤油机>真空滤油机

真空滤油机,真空净油机,净油机

真空滤油机净油机真空滤油机真空净油机
海力LC/YZLC10-20  海力LC/YZLC30-50  海力LC/YZLC80-100   海力LC/YZLC125-260 一、系列真空滤油机(真空净油机)严格执行国家标准以DL/T521-93真空净油机使用指导则为指导,具有体点小、重量轻、移动方便、噪音低、连续工作时间长,性能稳定,操作方便等特点,是各电厂电站变电所,电器制造厂,工矿企业过滤变压器油、透平油、机油、液压油等油液中水份,气体和杂质微粒的理想设备。是本厂采用最新技术设计制造的一种新型油料净化设备,污油液净化后可达到新油标准且不影响原油的理化性能,是节能降耗的绿色环保设备,具有很好的经济价值和社会意义。

二、产品参数
1、YBLY板框式滤油机适用于过滤油液中含水量较少。
3、海力LC真空滤油机适用于过滤的油液含水份较多。
3、对流量没有要求的可选用WG、GLJ过滤机及使用滤芯过滤油液LUC滤油车
性能\参数\型号 海力LC-10 -20 -30 -50 -80 -100 -125 -150 -200 -260
旧型号 YZLC-10 -20 -30 -50 -80 -100 -125 -150 -200 -260
工作能力 击穿电压KV ≥60
流量L/min ≥10 ≥20 ≥30 ≥50 ≥80 ≥100 ≥125 ≥150 ≥200 ≥260


极限(表式计)Pa ≤90
工作(表式计)Pa ≤400
工作压力(MPa) ≤0.35 ≤0.5
工作噪音dB(A) ≤70 ≤75 ≤80
含水量PPm ≤7
含气量% ≤0.3
清洁度NAS ≤7
过滤精度μm 0.5~0.8
电加热功率KW 9 15 15 15 24 24 48 60 72 144
总功率KW 10.5 16 16.5 17 27 27 56 67.2 80 156
电源电压 380
油温范围 40℃~75℃
平均无故障工作时间 h≥5000
连续工作时间 h≥150
机器净重kg 100 150 180 260 550 600 900 950 1000 1280
被处理油特征 含气量不大于12%,含水量不大于50PPm,击穿电压不小于25KV的新油三次处理后

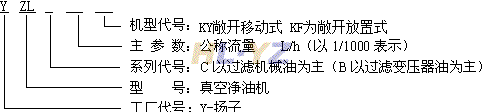

型号说明

三、结构简图及原理示意图

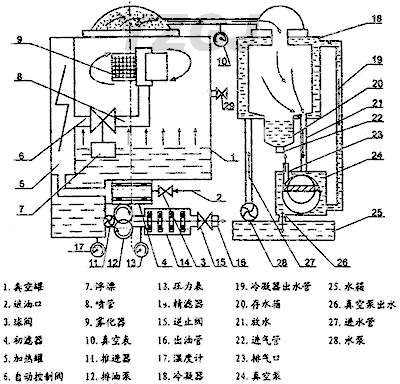

海力LC-80-200真空滤油机工作原理示意图

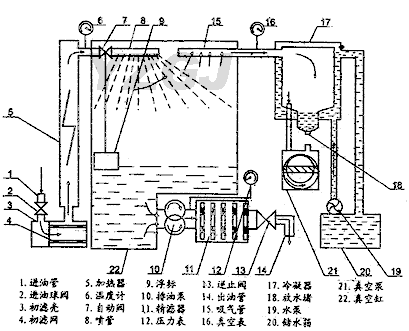

海力LC-5-50真空滤油机工件原理图示意图

四、工作原理
真空滤油机是根据水和油的沸点不同原理而设计,它由真空加热罐精滤器,冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空,外界油液在大气压的作用下,经过油入口管道进入初滤器,清除较大颗粒,然后进入加热罐内,经过加热到40℃-75℃的油通过自动油漂阀,此阀是自动控制进入真空罐内的油量进出的平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状,油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内。进入冷凝器内的水蒸气经冷却后再返原成水放出。在真空加热罐内的油液,被排油泵排入精滤器通过滤油纸、滤布将微粒杂质过滤出来,从而完成真空过滤机迅速除去油中杂志、水份、气体的全过程,使洁净的油从出油处排出机外。
五、使用说明
连接好进出油管油路,接通380V,接好完全地线,检查各电路是否联接可靠,各油路阀门是否打开,准备无缺后,再进行操作程序,先启动冷却水泵,检查水路循环是否正常,然后电动真空泵,使泵内的油能正常运行,再使真空泵拦蓄运转。当真空表达到极限时,可打开进油阀,直止真空缸内下视窗看见油面时,即启动排油泵开关,开始排油过滤杂质。油路正常循环打开加热器开关,挥发油中的水份,如果油中水份较多时,内油沫会增高,此时必须打开放气阀控制适当的真空度,待水份减少、油沫下降后关闭放气阀,使真空达到极限。此时要注意各仪表的反应,如果压力表读数大于0.3MPa时,说明精滤器内,滤纸吸有较多的杂质,需要更换新的滤纸,工作完毕后,参看工作原理示意图,打开放气阀,使真空度达到正常大气压,排完缸内的油,剩下的油从放油堵内放出,防止下次使用时混入不同型号的油中,在冬季特别注意,放净真空泵内和水箱内的水,否则要冻坏真空泵和储水箱。
六、常见故障及消除方法
故障情况 产生原因 消除方法
真空度达不到技术标准
  • 被过滤油中含水多真空泵抽出气体含水蒸气过多
  • 由于使用地点海拔高度不同,不在标准大气压情况下影响真空度变化
  • 真空泵内,真空油低于油位线
  • 真空油,由于使用时间长含水量多
  • 各连接处密封漏气
  • 真空泵易损件磨损
  • 属正常现象,需多次过滤
  • 属正常提高油的温度使水达到蒸发
  • 增加真空油
  • 需要换新油
  • 检查维修
  • 更换易损件
  • 在正常工作情况下压力大于0.3MPa

  • 机器出油管太长输送油位太高,出油口阀小或管太小
  • 滤油纸吸有很多杂质
  • 改换工作环境
  • 更换滤纸
  • 真空泵喷油
  • 被过滤含油水量多,油沫上升被吸如真空本赶,真空泵内油位上升
  • 真空泵内密封垫移位或损坏
  • 更换真空油不得超过油位线
  • 检修
  • 温控不灵或无温
  • 温控与温度计不吻合路
  • 加热器烧坏或线路段或接触器未吻合
  • 调整温控
  • 检修线路更换加热器
  • 排油泵无压力出油量不足
  • 初滤器网堵塞
  • 排油泵油封漏气
  • 进油管被堵吸入缸底
  • 吸油管太细或缸程太深
  • 真空缸内喷翼小孔堵塞
  • 清洗初滤网
  • 调整油封压盖或更换新油封
  • 检查
  • 造善环境
  • 拆洗
  • 七、注意事项
  • 接通电源必须要接好接线才能操作。
  • 操作时,注意电机转动方向,要符合箭头方向。
  • 没有油经过加热器循环时,不得打开加热器,否则会烧坏加热器。
  • 排油前,必须打开出油管道所有阀门。
  • 工作环境温度低于-30℃,高于+40℃不宜使用。

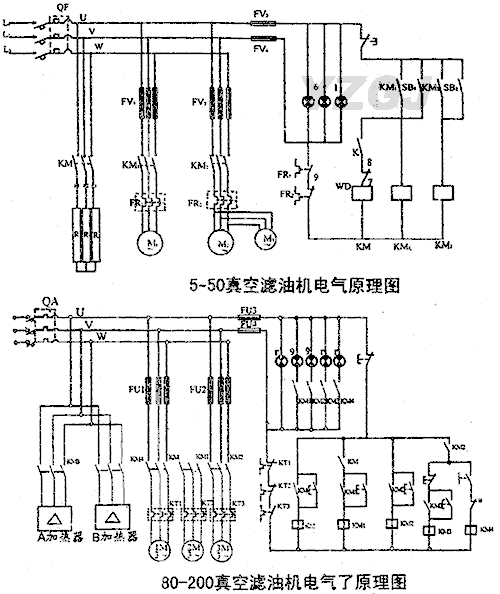

    八、电气原理图
